铁路桥梁
监测列车通行引起的桥梁振动、冲击响应、梁体姿态变化和长期振动趋势。
产品概述
轨旁设备异常，平台立即报警
轨道交通系统运行频率高、设备密度大、结构环境复杂，铁路、地铁、轻轨等场景长期受到列车运行振动、车辆荷载、隧道环境、结构沉降、施工扰动、设备老化和外力撞击等因素影响。

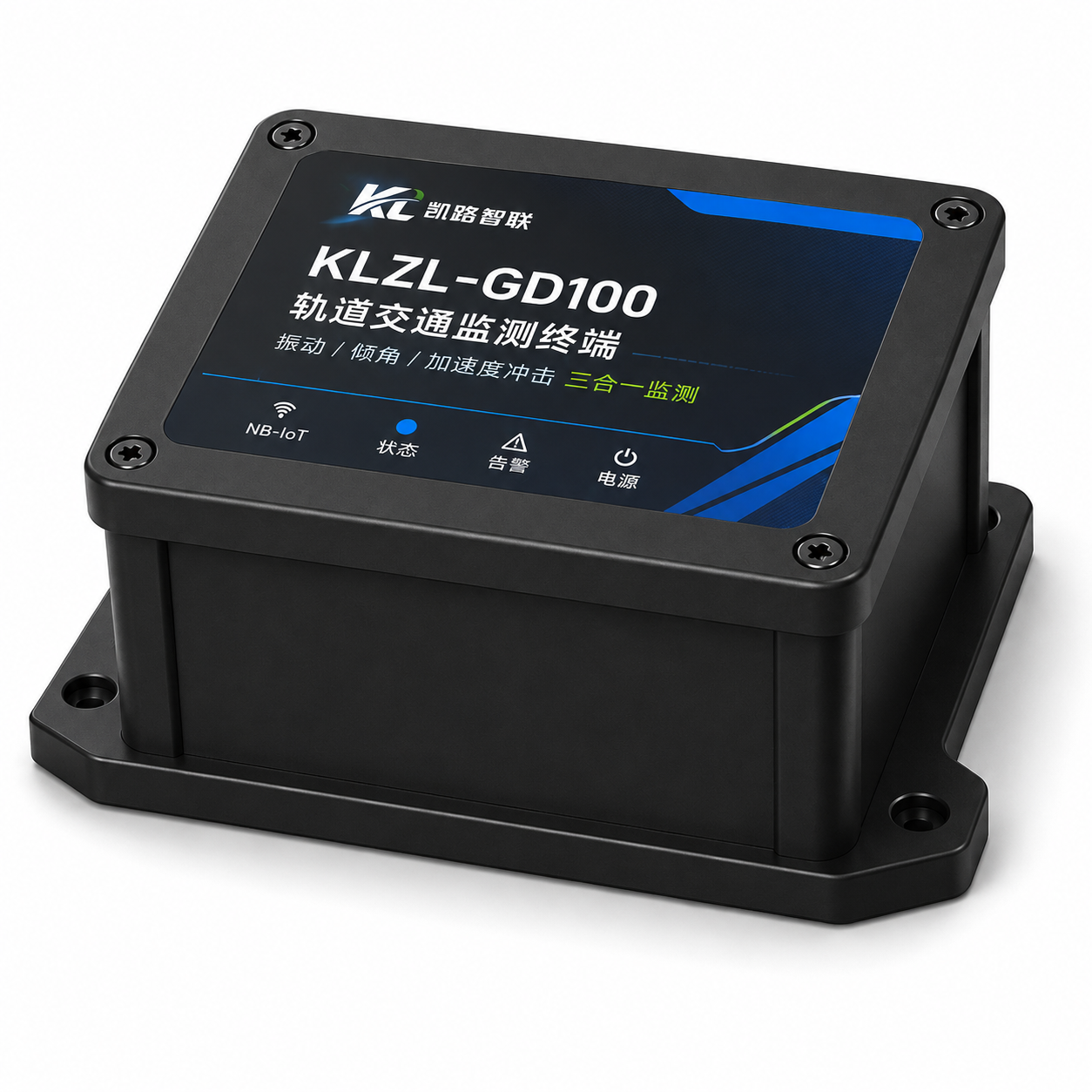

KLZL-GD100 可安装在轨道桥梁、地铁隧道边墙、站台结构、轨旁设备箱、道岔设备、屏蔽门结构、支架构件和通信信号设备基础等关键位置。当检测到振动异常、倾角超限、冲击事件或趋势异常时，可通过 NB-IoT 网络上传报警信息。
振动 / 倾角 / 冲击三合一
±16g振动测量范围
±90°倾角测量范围
±200g加速度冲击
3~5 年典型续航
产品展示
让轨道交通基础设施具备自我感知能力
结合产品海报、参数亮点、核心优势、功能说明和应用图，展示 GD100 在铁路桥梁、地铁隧道、道岔、轨旁设备箱、站台结构和屏蔽门系统中的监测方式。
适用场景
覆盖轨道交通关键结构与轨旁设备
适用于铁路、地铁、轻轨、有轨电车、高架线路、车辆段、检修库和地下区间等复杂运行环境。
地铁隧道
监测隧道边墙、管片、支护结构姿态变化、异常振动和施工扰动影响。
轻轨 / 高架线路
监测高架结构振动、支座区域变化、风振影响和长期趋势异常。
道岔设备
监测道岔动作异常振动、机械冲击、设备松动和维护风险。
轨旁设备箱
识别设备箱撞击、倾倒、非法移动、异常振动和设备基础松动。
站台 / 屏蔽门
监测站台边缘、屏蔽门基础、设备支架结构振动、冲击和安装姿态变化。
核心功能

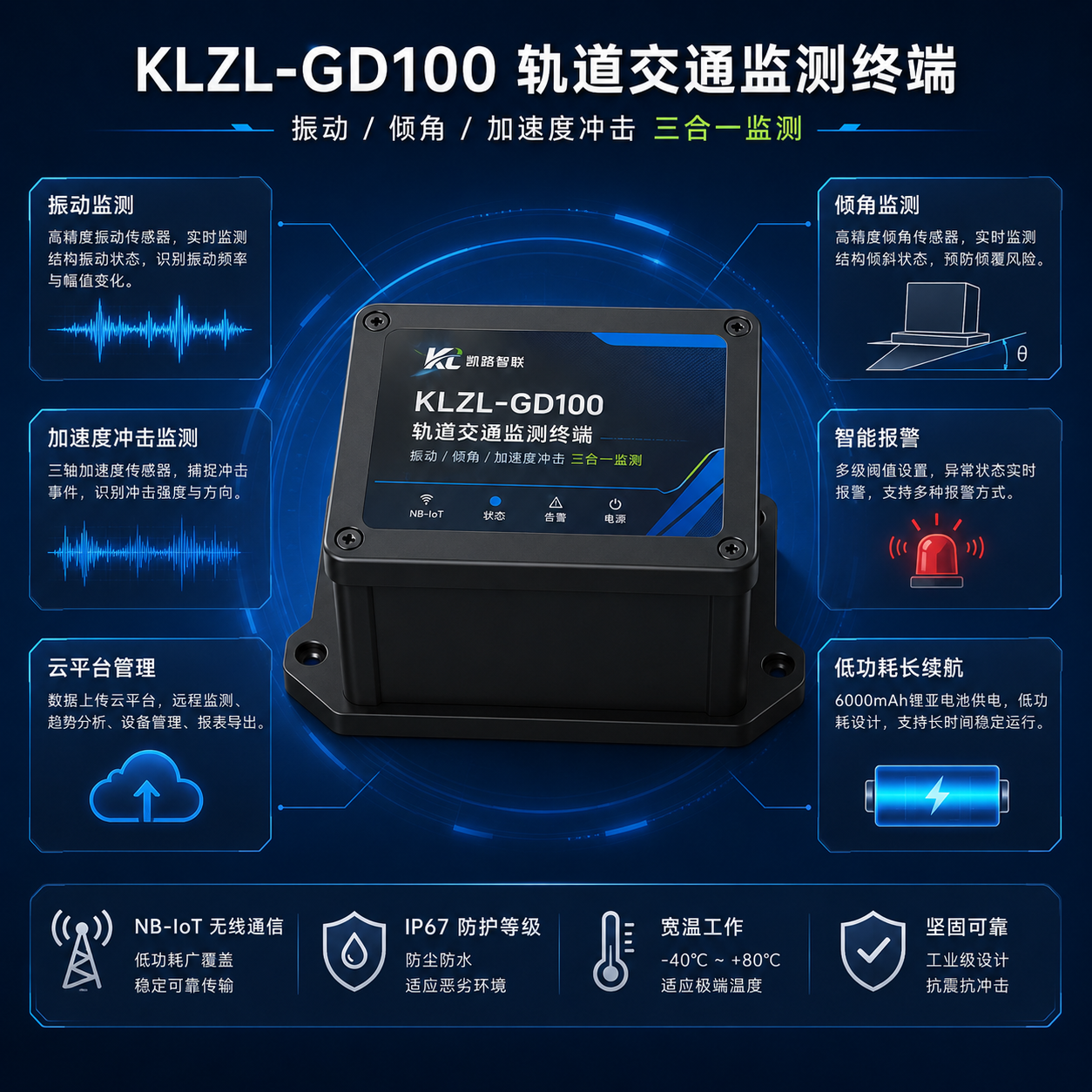

实时感知振动、倾斜与冲击风险
通过多维感知数据综合判断结构和设备状态，比单一振动或单一倾角监测更适合轨道交通复杂运行环境。
轨道结构振动监测
监测铁路桥梁、轻轨高架、地铁隧道、站台结构等设施的振动状态，识别列车运行、车辆荷载和施工扰动引起的结构响应。
结构倾角监测
监测隧道边墙、高架梁体、轨旁设备箱、站台支架和屏蔽门基础结构的倾角变化。
冲击事件识别
识别设备箱被撞击、轨旁设施碰撞、道岔异常冲击、施工机械碰撞和支架构件突然松脱。
轨旁设备姿态监测
判断轨旁设备箱、通信信号设备、控制柜、标志牌和支架构件是否发生松动、移位、倾斜或倒伏。
趋势变化预警
长期记录振动、倾角和冲击事件数据，形成趋势曲线，辅助判断结构沉降、支架松动和设备老化趋势。
远程无线报警
通过 NB-IoT 上传数据，支持平台弹窗、短信推送、微信推送、电话通知、运维工单和电子地图报警。
技术参数
面向轨道场景的高精度监测配置
参数根据产品手册与产品海报整理，不同项目可选配高精度倾角模块、高频振动模块、4G / LoRa 通信、外置天线、太阳能供电和防腐蚀外壳。
| 监测类型 | 振动、倾角、加速度冲击 |
|---|---|
| 振动测量范围 | ±16g |
| 振动频率范围 | 0.5Hz～1600Hz |
| 振动精度 / 分辨率 | ±2% / 0.001g |
| 倾角测量范围 | ±90° |
| 倾角精度 / 分辨率 | ±0.05° / 0.001° |
| 冲击测量范围 | ±200g |
| 冲击采样频率 | 最高 1kHz |
| 通信方式 | NB-IoT |
|---|---|
| 网络协议 | MQTT |
| SIM 类型 | 支持 eSIM |
| 发射功率 | 23±2dBm max |
| 数据上传方式 | 定时上传、报警上传、心跳上传 |
| 心跳上报周期 | 5～9999 分钟可配置 |
| 供电方式 | 3.6V 一次性锂亚电池 |
| 电池容量 | 6000mAh，典型续航 3～5 年 |
| 产品名称 | 轨道交通监测终端 |
|---|---|
| 建议型号 | KLZL-GD100 |
| 工作温度 | -40℃～+80℃ |
| 存储温度 | -40℃～+85℃ |
| 相对湿度 | 0～90% RH，无结露 |
| 防护等级 | IP67 |
| 尺寸重量 | 130mm × 90mm × 55mm / 约 350g |
| 远程配置 | 支持上报周期、报警阈值、预警规则和设备参数远程设置 |
报警逻辑
从现场异常到平台工单，形成运维闭环
平台支持按线路、车站、区间、桥梁、隧道展示监测点位，结合报警记录、趋势曲线、多点联动和运维工单，实现轨道设施数字化运维。
振动异常报警
振动强度或频率超过阈值，判断列车运行、道岔动作、设备运行或结构扰动是否异常。
倾角超限报警
倾角变化超过设定阈值，判断结构、支架、设备箱是否发生倾斜、变形或沉降。
冲击事件报警
加速度瞬时变化超过阈值，判断外力撞击、设备碰撞、施工冲击或设施倾倒。
姿态突变报警
倾角在短时间内明显变化，判断轨旁设备、支架和标志设施是否突然移位或倾倒。
趋势异常报警
振动或倾角数据持续变化并达到趋势预警条件，识别结构松动、设备老化和支架疲劳风险。
侵限风险报警
轨旁设备或设施姿态异常，存在倒伏或偏移风险时提醒运维人员及时核查。
安装方式
贴近关键结构，避开车辆限界

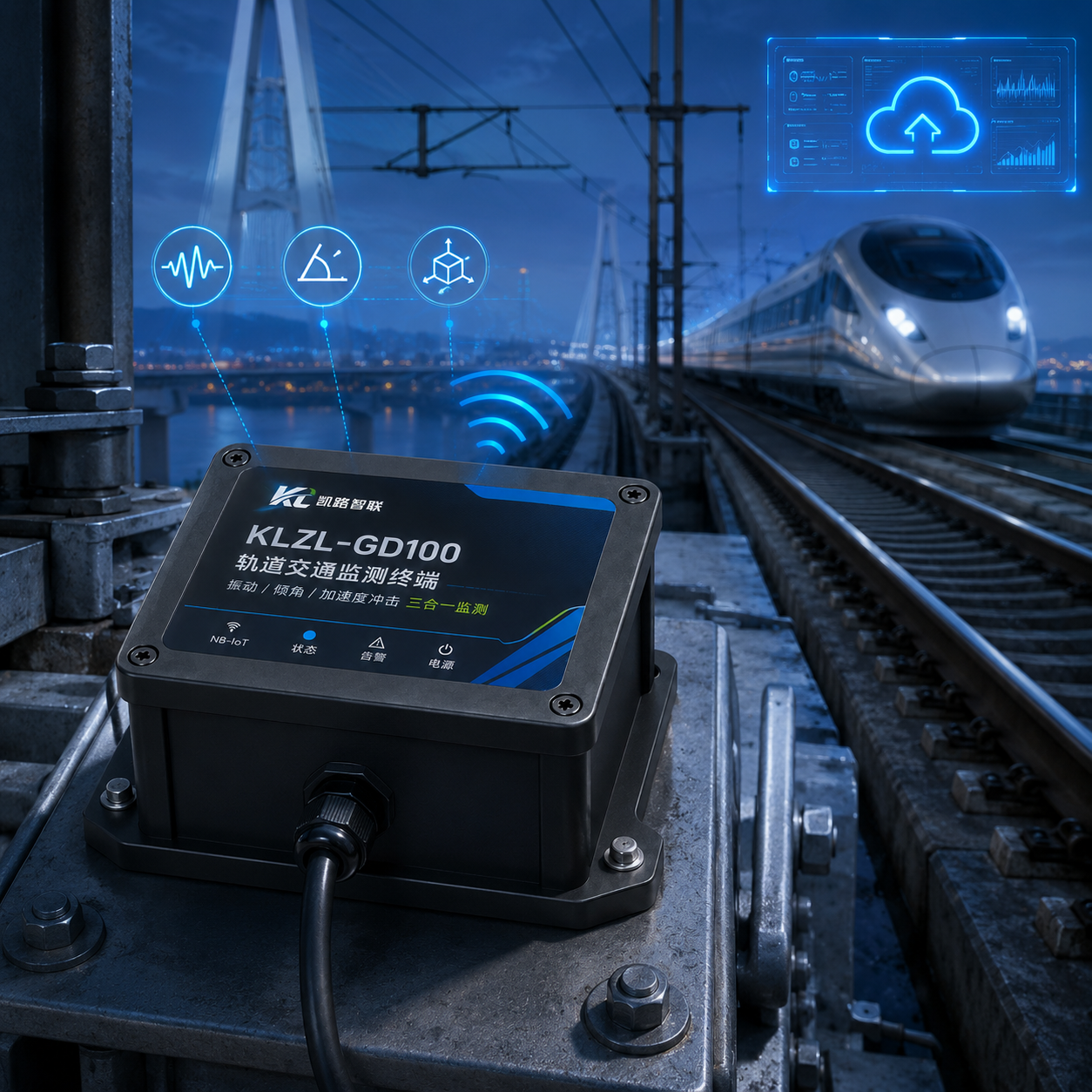

支持螺栓固定、金属支架固定、抱箍固定、背板固定、磁吸安装、设备箱内置、隧道壁面支架、桥梁结构表面固定和定制底座安装。安装完成后应进行初始姿态标定。
铁路桥梁梁体
监测列车通行振动、结构冲击、梁体姿态和长期变化趋势。
地铁隧道边墙
监测边墙倾斜、管片姿态、异常振动和支护结构变化。
道岔设备附近
监测道岔动作振动、异常冲击和机械扰动。
轨旁设备箱
监测设备箱倾斜、撞击、非法移动和倾倒风险。
站台 / 屏蔽门结构
监测站台边缘、屏蔽门基础和支架结构状态。
车辆段 / 检修库
监测设备基础、临时设施和轨旁设备状态，适合多点集中管理。
典型应用方案
按线路、区间和设备类型分级布点
铁路桥梁结构振动监测
桥梁梁体关键位置、桥墩或支座区域、重点跨径、老旧桥梁和重载线路优先布设。
目标：列车通行振动、桥梁冲击响应、梁体姿态变化、长期振动趋势和结构异常预警。地铁隧道结构监测
隧道边墙、管片或支护结构布设，变形、渗漏、沉降风险区域加密布设。
目标：隧道边墙倾斜、管片结构振动、支护结构松动、施工扰动影响和长期姿态趋势。道岔设备异常振动监测
道岔设备基础、转辙设备、支架结构或关键机械部位布设，重点道岔区段优先布设。
目标：道岔动作异常振动、机械冲击、设备松动、异常扰动和维护风险预警。轨旁设备箱姿态监测
通信信号设备箱、轨旁控制柜、室外设备箱和站台设备柜优先布设。
目标：设备箱倾斜、撞击报警、非法移动、倾倒风险和设备基础松动。站台 / 屏蔽门结构状态监测
屏蔽门结构支架、站台边缘设备基础、大客流车站和老旧站点优先布设。
目标：门体支架振动、站台结构倾斜、外力冲击、设备松动和长期趋势变化。客户价值
从人工巡检到在线预警，提升轨道设施运维效率
铁路运维单位
实现桥梁、轨旁设备和重点结构在线监测，提前发现异常振动、倾斜和冲击事件，支撑线路设施状态检修。
地铁运营公司
提升隧道、站台、屏蔽门、轨旁设备安全监管能力，支持地下区间和重点车站数字化运维。
轻轨 / 有轨电车运营单位
监测高架线路、站台设施和轨旁设备状态，及时发现外力撞击、设备倾斜和风振异常。
轨道交通施工单位
监测施工扰动对隧道、桥梁、支护结构的影响，提供施工期结构状态数据，降低施工期安全风险。
设备运维公司
及时发现轨旁设备箱、支架、控制柜异常，形成报警、派单、维修、复核闭环，提高维护响应效率。
获取方案
获取 KLZL-GD100 产品方案与报价
告诉我们线路类型、安装位置、监测对象、点位数量和通信条件，凯路智联可提供产品选型、布点建议、通信方式、报警阈值和平台接入方案。
异常振动早发现，结构风险早预警。
