高炮广告牌
监测主立柱倾斜、基础沉降、风振、结构松动和姿态突变。
产品概述
广告牌倾斜，平台立即知道
户外大型广告牌长期暴露在风雨、高温、低温、台风、腐蚀和结构老化等复杂环境中，支架、立柱、连接件和基础部位容易出现松动、倾斜、变形、疲劳和腐蚀等问题。
KLZL-GG100 可安装在广告牌立柱、主支架、横梁、背部框架、楼顶支撑结构等关键部位。当设备检测到倾斜超限、异常振动、强风冲击或结构姿态持续变化时，可通过 NB-IoT 网络上传报警信息，实现远程报警、趋势分析和运维管理。
三合一广告牌安全感知
6000mAh锂亚电池
IP67户外防护
-40℃~+80℃宽温工作
≥3 年设计寿命

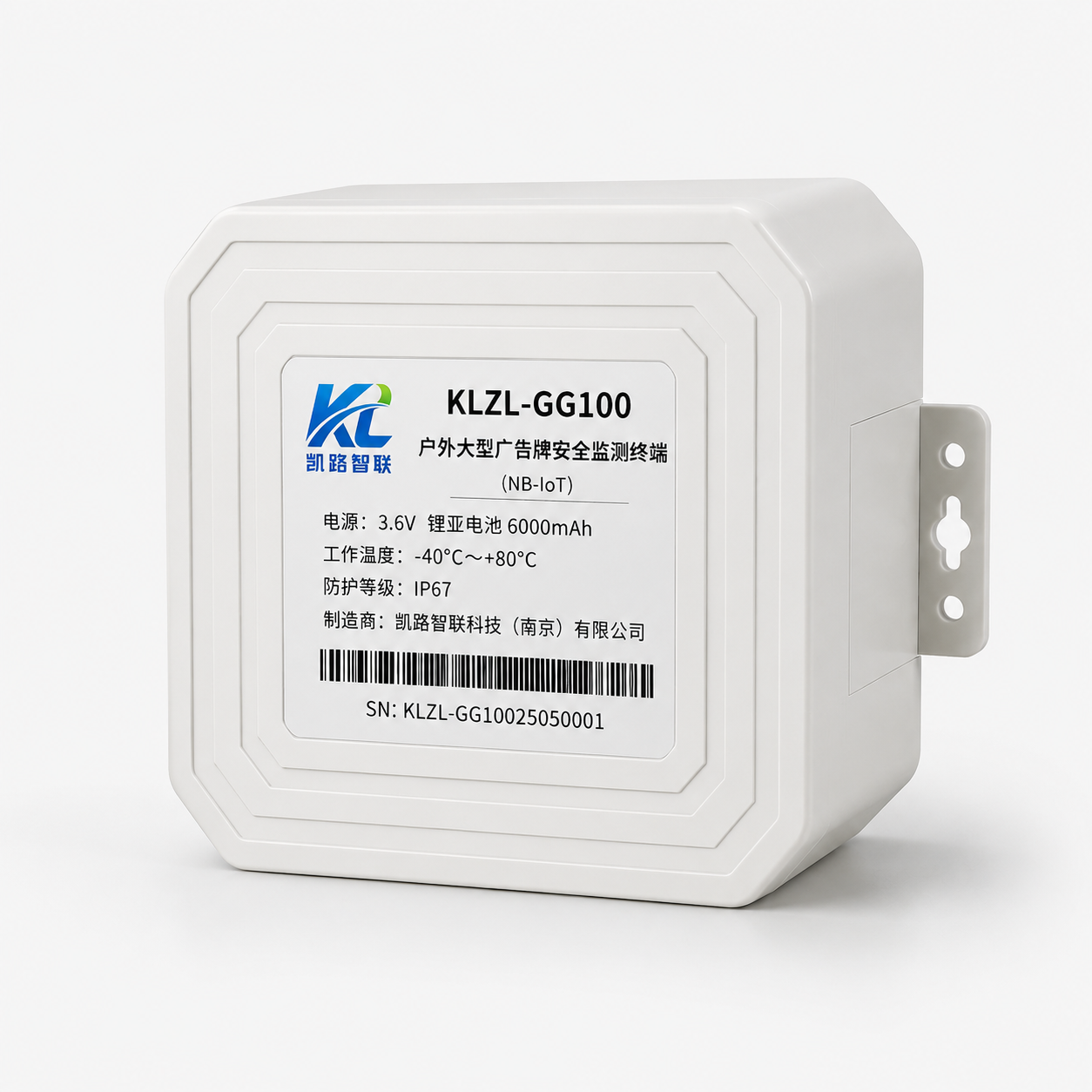

产品展示
防倾斜、防倒塌、防坠落、防台风

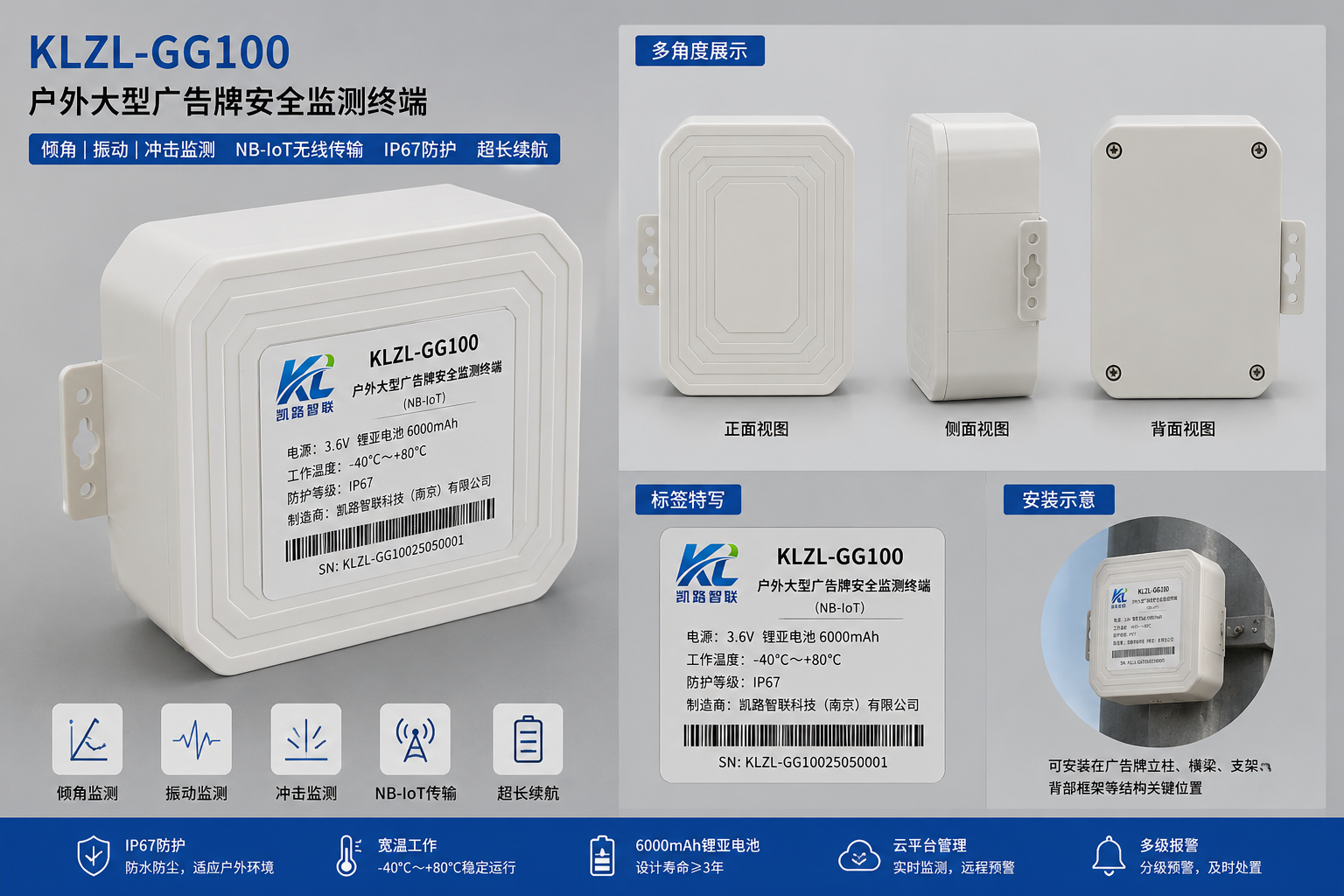

结合产品海报、亮点图、功能说明、安装示意和应用场景图，展示 GG100 在户外大型广告牌结构关键部位的安装方式与预警能力。

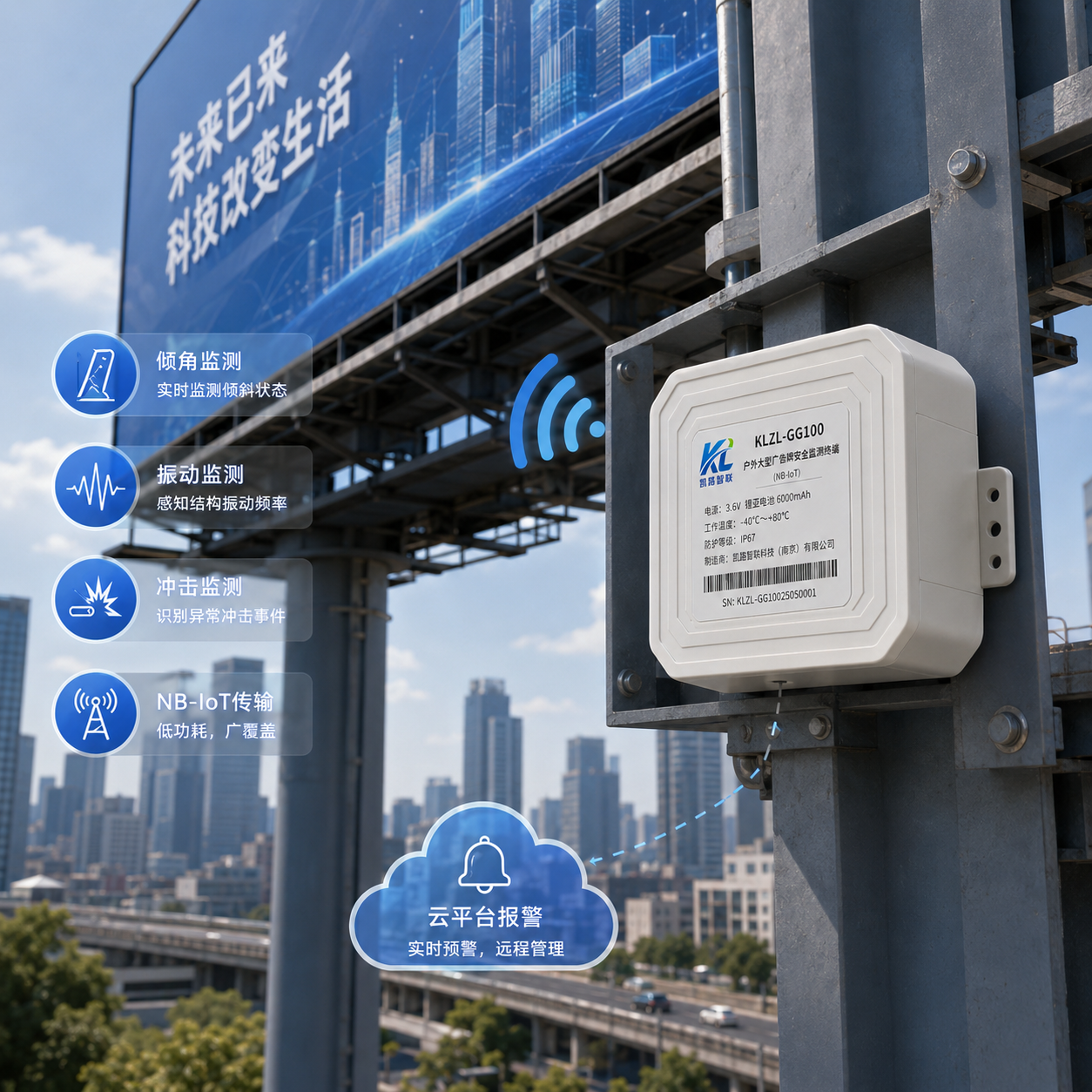

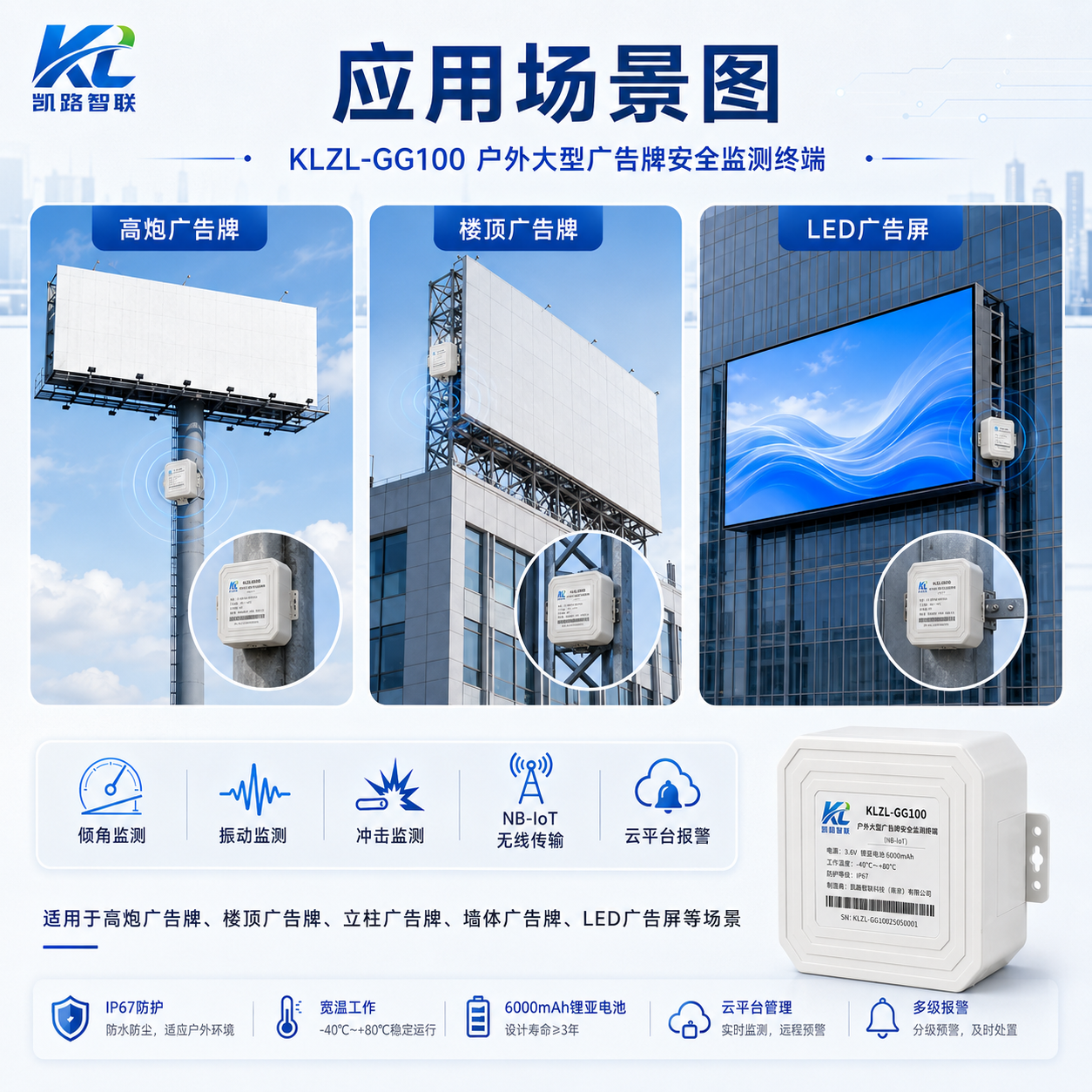

适用场景
覆盖城市户外广告牌与高空标识设施
适用于高炮广告牌、楼顶广告牌、立柱广告牌、墙体广告牌、LED 广告屏、楼顶发光字、幕墙标识、商业综合体招牌和台风地区高风险广告牌。
楼顶广告牌
监测支架松动、迎风面框架倾斜、强风晃动和倒塌风险。
立柱广告牌
监测立柱偏移、基础沉降、强风摆动和长期姿态变化。
墙体广告牌
监测墙面连接件松动、框架异常振动、坠落风险和外力冲击。
LED 广告屏
监测屏体支架倾斜、振动、外力冲击和安装结构变形。
沿海 / 台风地区广告牌
在强风、台风和暴雨天气下实时掌握广告牌姿态异常和风振风险。

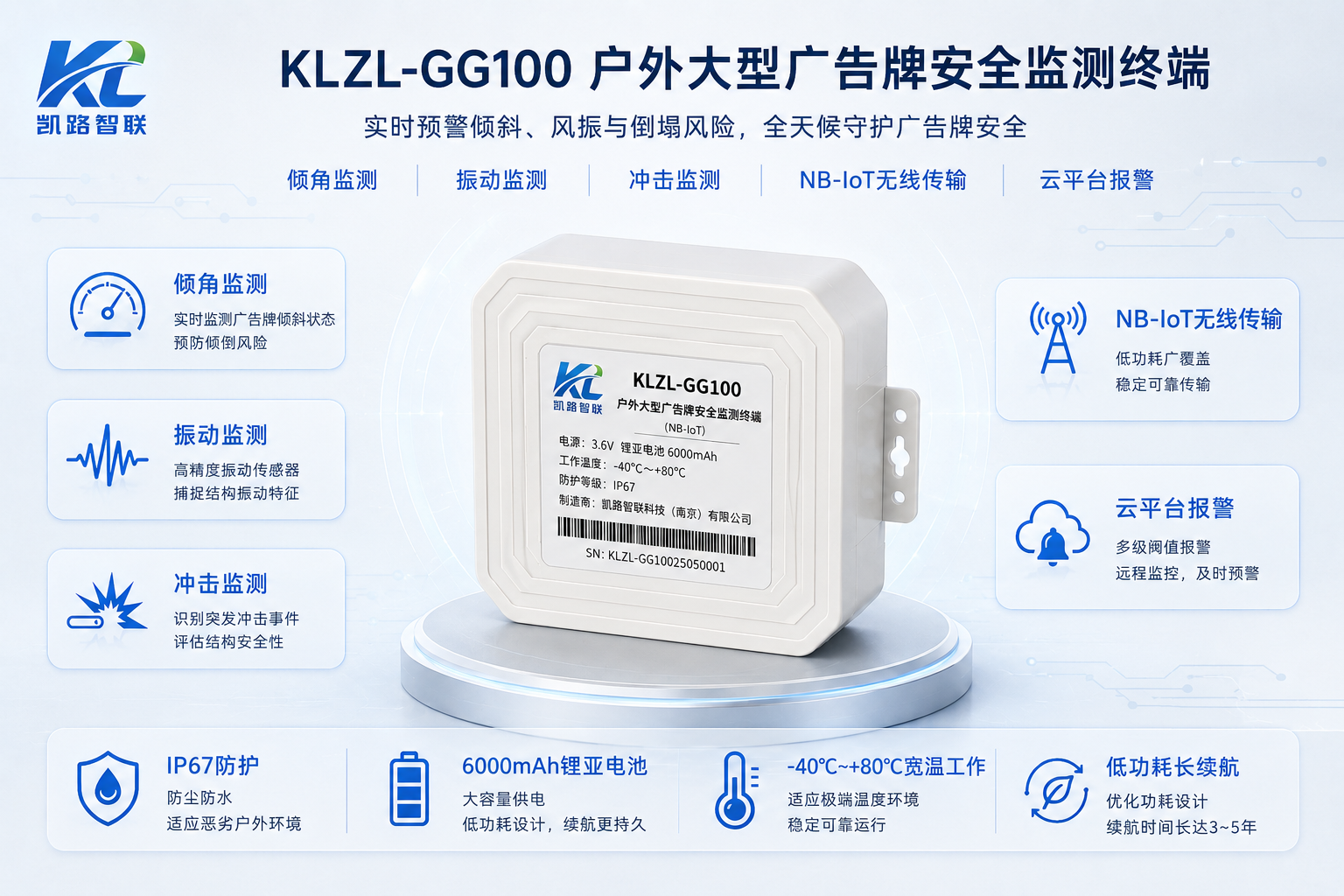

核心功能
倾角、振动、冲击三合一，实时监测广告牌安全状态
通过多维感知数据综合判断广告牌倾斜、风振、冲击和结构异常，帮助客户从人工巡检升级为主动预警。
倾斜姿态监测
实时监测立柱、支架、背部框架和楼顶支撑结构倾角变化，识别松动、沉降、变形和倒伏风险。
风振监测
监测大风、台风和强对流天气下广告牌振动幅度与频率，判断异常晃动、支架松动和共振风险。
加速度冲击监测
识别强风瞬时冲击、外物撞击、坠物冲击、人为破坏、非法拆卸和构件松脱冲击。
倾斜超限报警
当广告牌倾角超过预设阈值时自动触发报警，可设置关注、预警、报警等多级处置规则。
长期趋势监测
记录倾角、振动和冲击事件，通过云平台形成趋势曲线，辅助判断老化、松动、变形和基础沉降风险。
远程无线报警
通过 NB-IoT 上传监测数据、报警信息、电池电量和设备状态，支持平台弹窗、短信、微信、电话和工单推送。

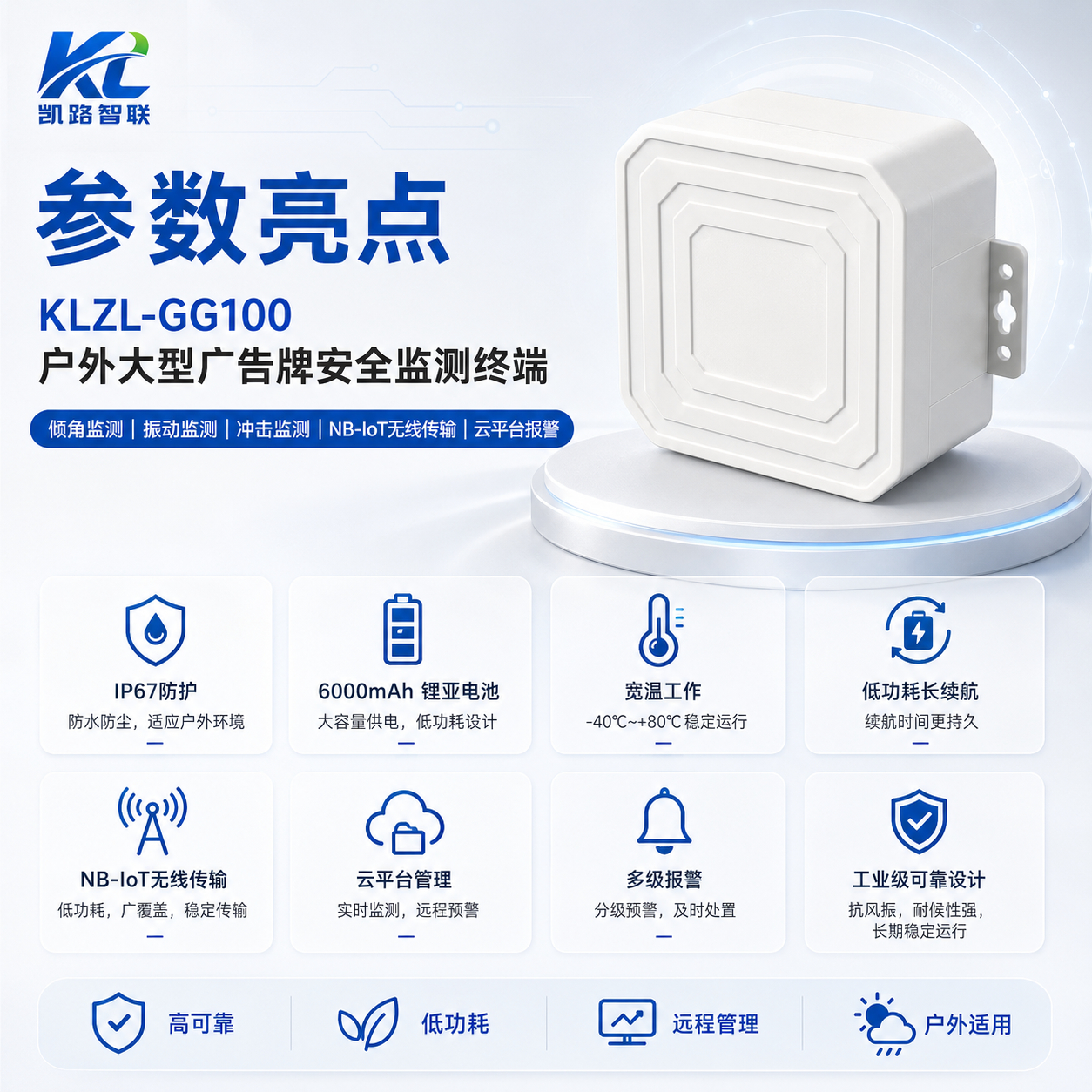

技术参数
面向户外广告牌的低功耗高防护配置
参数根据产品手册与产品图整理；沿海、台风、强腐蚀环境可选配太阳能供电、4G 通信、风速仪联动、高精度倾角模块和防腐蚀外壳。
| 产品名称 | 户外大型广告牌安全监测终端 |
|---|---|
| 建议型号 | KLZL-GG100 |
| 监测类型 | 倾角、振动、加速度冲击 |
| 通信方式 | NB-IoT |
| 网络协议 | MQTT |
| 工作温度 | -40℃～+80℃ |
| 存储温度 | -55℃～+85℃ |
| 防护等级 | IP67 |
| 设备尺寸 | 55mm × 120mm × 75mm |
| 设备重量 | ≤0.5kg |
| 加速度量程 | ±2g |
|---|---|
| 振动频率范围 | 12.5Hz～6.66kHz |
| 振动监测方式 | 中断触发方式 |
| 通信接口 | I2C |
| 误报率 | ＜1% |
| 心跳上报周期 | 5～9999 分钟可配置 |
| 数据上传方式 | 定时上传、报警上传、心跳上传 |
| 远程配置 | 支持上报周期、报警阈值、设备参数远程配置 |
| 发射功率 | 23±2dBm max |
| SIM 类型 | 支持 eSIM |
| 供电电压 | 3.6V |
|---|---|
| 电池类型 | 一次性锂亚电池 |
| 电池容量 | 6000mAh |
| 设计寿命 | ≥3 年，视上报频率、报警频次和现场网络环境而定 |
| 整机功耗 | ≤50μA |
| 振动监测模块功耗 | ≤10μA |
| PSM 模式典型耗流 | 3.5μA |
| 最大持续放电电流 | ≥500mA |
| 最大脉冲放电电流 | ≥1000mA |
报警逻辑
多级预警，支撑广告牌风险闭环管理
从倾角、风振、冲击和姿态趋势识别现场风险，再通过地图定位、报警记录、运维工单和数据报表形成广告设施安全监管闭环。
倾角超限报警
广告牌倾角变化超过设定阈值，判断是否发生倾斜、变形或基础沉降。
倾角趋势报警
倾角持续变化并达到趋势预警条件，判断长期松动、结构老化或基础问题。
风振异常报警
振动强度或频率超过阈值，判断大风、台风天气下广告牌晃动是否异常。
冲击事件报警
加速度瞬时变化超过阈值，识别强风冲击、外力撞击、坠物冲击或人为破坏。
姿态突变报警
倾角在短时间内明显变化，判断广告牌结构是否突然松脱或变形。
离线 / 低电量报警
设备长时间未上报或电池电量低于设定值时，提醒维护人员及时处理。

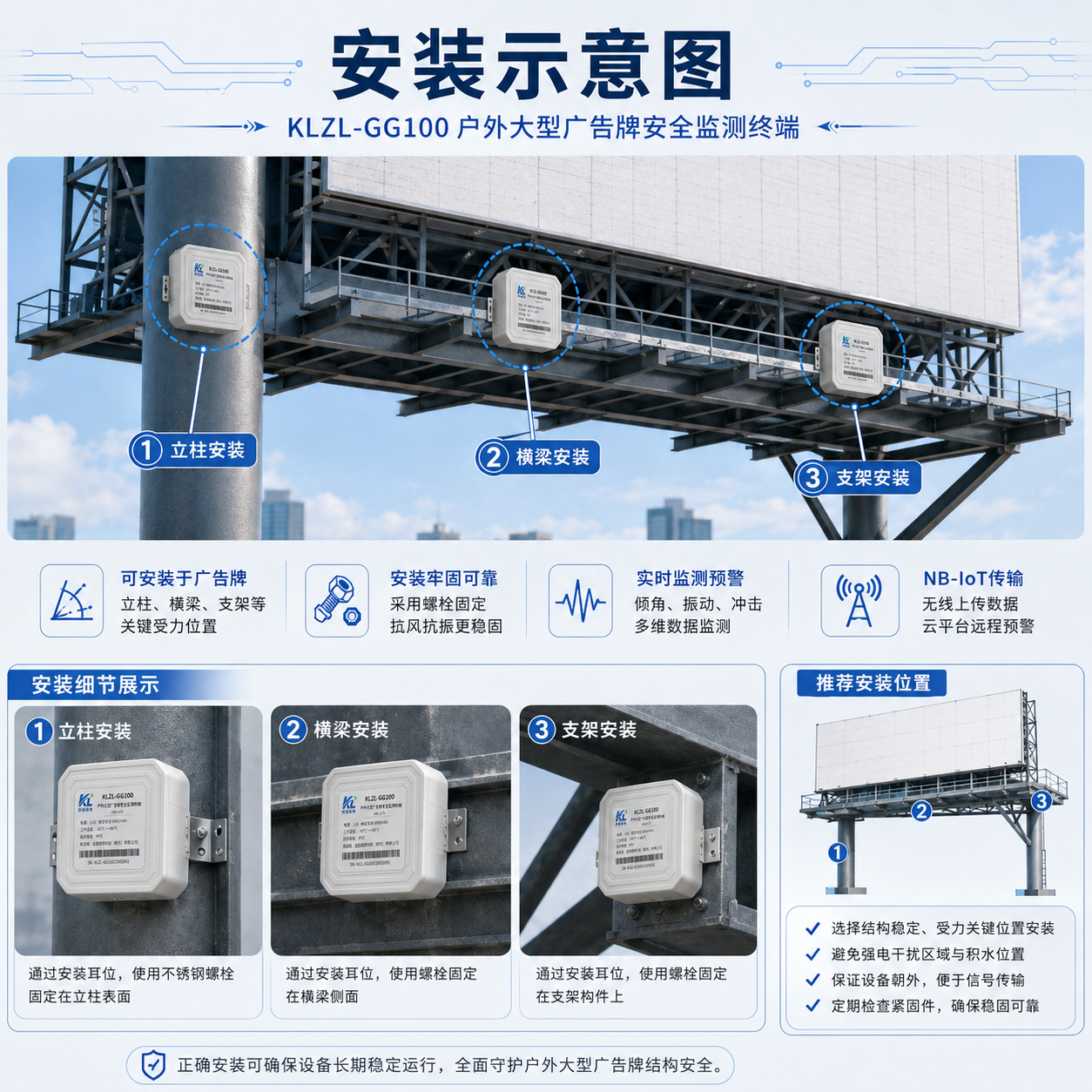

安装方式
安装在能反映整体姿态变化的关键受力部位
支持螺栓固定、抱箍固定、金属支架固定、背板固定、磁吸安装、定制安装底座、楼顶支架组合安装和广告牌背部框架固定安装。安装完成后应进行初始姿态标定。
广告牌主立柱
监测立柱倾斜、基础沉降和整体姿态变化，适合高炮和立柱广告牌。
广告牌背部框架
监测框架松动、倾斜、风振和结构变形，大型广告牌建议多点布设。
横梁 / 支撑梁
监测梁体振动、疲劳和连接异常，适合背部钢结构关键节点。
楼顶广告牌支架
监测楼顶支架松动、倾斜和强风晃动，重点关注迎风面结构。
LED 屏背部结构
监测屏体支撑结构振动、姿态异常和外力冲击。
墙体连接部位
监测墙体连接件松动、变形和坠落风险，适合幕墙标识和墙体广告牌。
典型应用方案
按广告牌类型和风险等级分级布点
高炮广告牌安全监测
主立柱安装 1 台，背部框架安装 1～2 台；基础沉降风险区域可加装监测点，台风地区建议配置高频上报或太阳能供电方案。
目标：立柱倾斜、基础沉降、强风晃动、支架松动和结构姿态突变。楼顶广告牌安全监测
主支架、迎风面框架和楼顶连接点附近布设，大型 LED 屏可多点布设。
目标：支架松动、风振异常、倾斜变化、楼顶结构连接异常和台风天气风险预警。墙体广告牌 / 幕墙标识监测
广告牌背部框架、墙体连接件附近、大面积广告屏两侧和高层建筑外立面重点布设。
目标：墙体连接松动、广告牌倾斜、风振异常、坠落风险和外力冲击事件。城市广告牌集中监管平台
按行政区域、道路、商圈、园区建立广告牌档案，对大型、高危、老旧、楼顶广告牌优先安装。
目标：城市广告牌安全监管、台风前后状态核查、风险点位分级管理和运维考核。客户价值
从人工巡检到主动预警，守护城市头顶安全
城管局 / 城市管理部门
实现大型户外广告牌在线监管，提前发现倾斜、松动、倒塌风险，形成广告牌安全监管数据档案。
广告运营公司
远程掌握广告牌运行状态，减少人工巡检成本，降低广告牌倒塌、坠落事故责任风险。
物业 / 商业综合体
监测楼顶招牌、LED 屏、门头广告安全状态，降低高空坠物和结构倒塌风险。
园区 / 厂区管理单位
监测户外标识牌、宣传牌、导视牌安全状态，减少恶劣天气下设施损坏风险。
应急管理部门
对重点风险广告牌进行远程预警，在台风、暴雨、大风天气下辅助应急调度。
获取方案
获取 KLZL-GG100 产品方案与报价
告诉我们广告牌类型、安装位置、点位数量、当地风雨环境和平台接入需求，凯路智联可提供产品选型、布点建议、报警阈值、通信方式和运维闭环方案。
台风来临前，提前掌握广告牌风险。
