楼顶广告牌
监测支架倾斜、风振、基础松动、倒塌风险和长期姿态变化。
产品概述
高空广告设施风险，提前在线预警
楼顶广告牌、幕墙标识和高层建筑外立面招牌长期安装在高空环境中，受大风、台风、雨雪、温差、结构老化、连接件松动和基础腐蚀等因素影响，容易出现支架松动、标识倾斜、框架变形、固定件疲劳和局部脱落等隐患。
KLZL-MQ100 可安装在楼顶广告牌支架、发光字支撑结构、幕墙标识背部框架、LED 屏固定结构和墙体连接部位等关键位置。当检测到倾斜超限、异常振动、强风冲击、结构松动或姿态持续变化时，设备通过 NB-IoT 网络上传报警信息，实现远程监管和主动预警。
高空结构在线监测
6000mAh锂亚电池
IP67户外防护
-40℃~+80℃宽温工作
≥3 年设计寿命
产品展示
感知风险，提前预警，防患未然

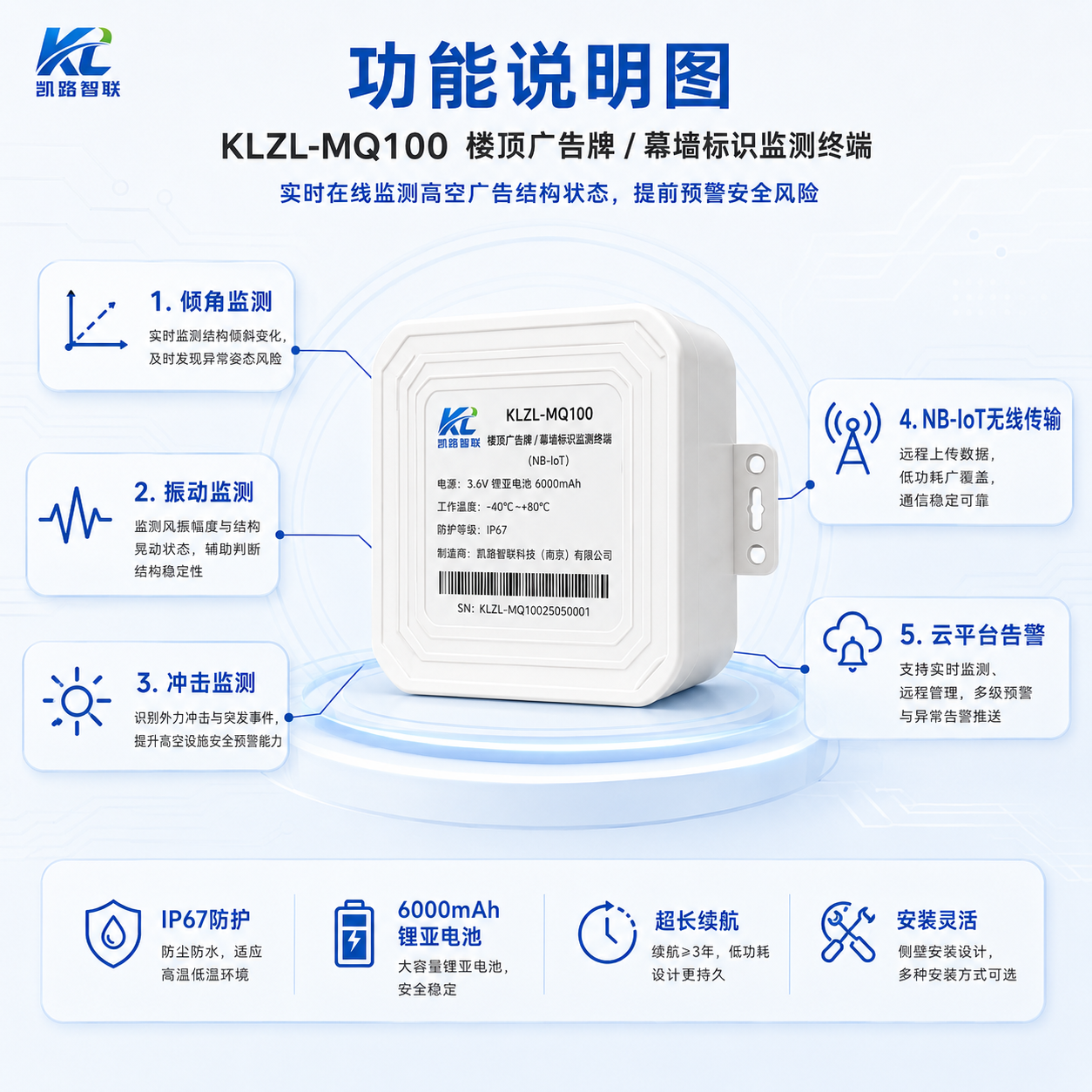

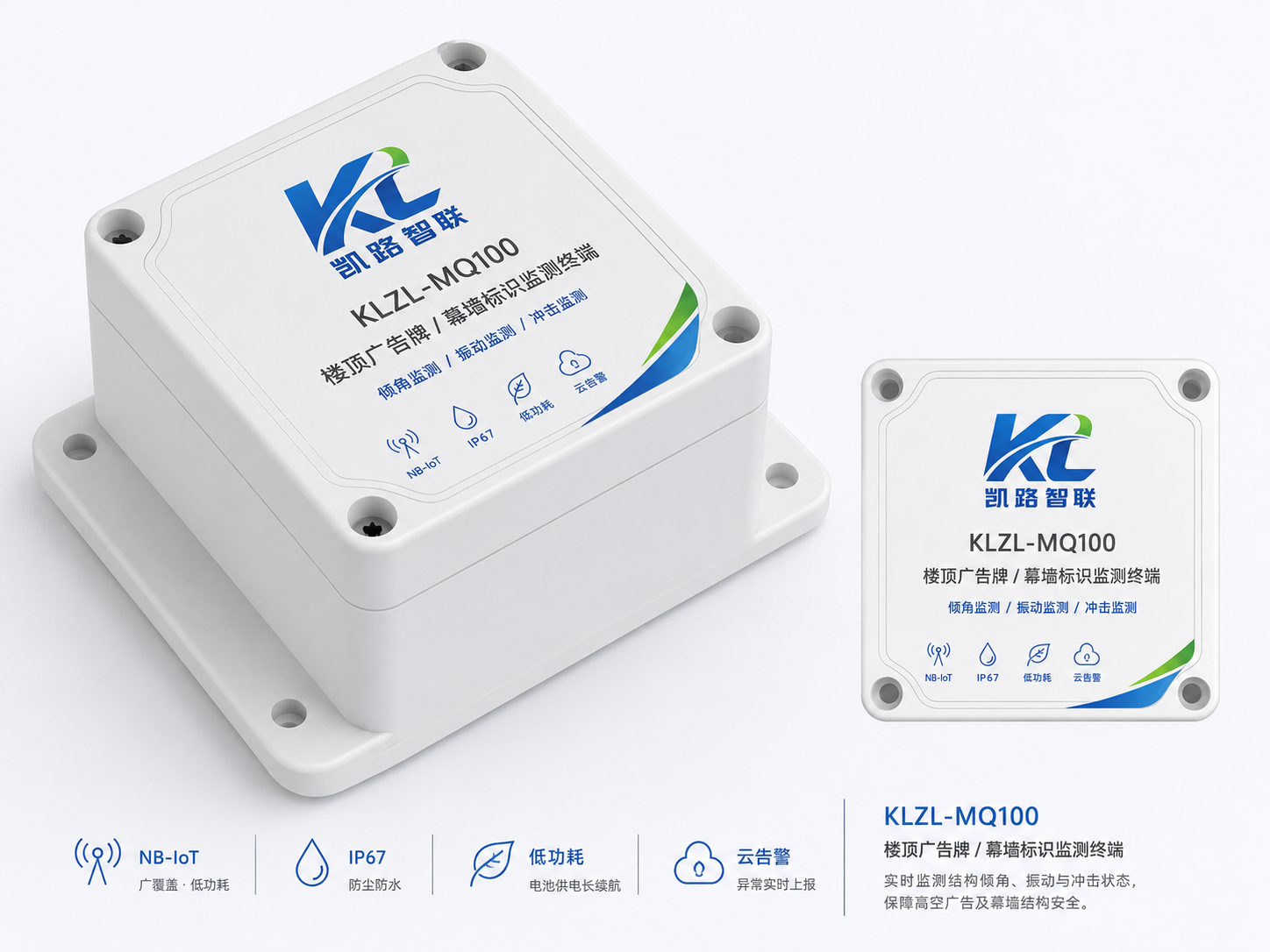

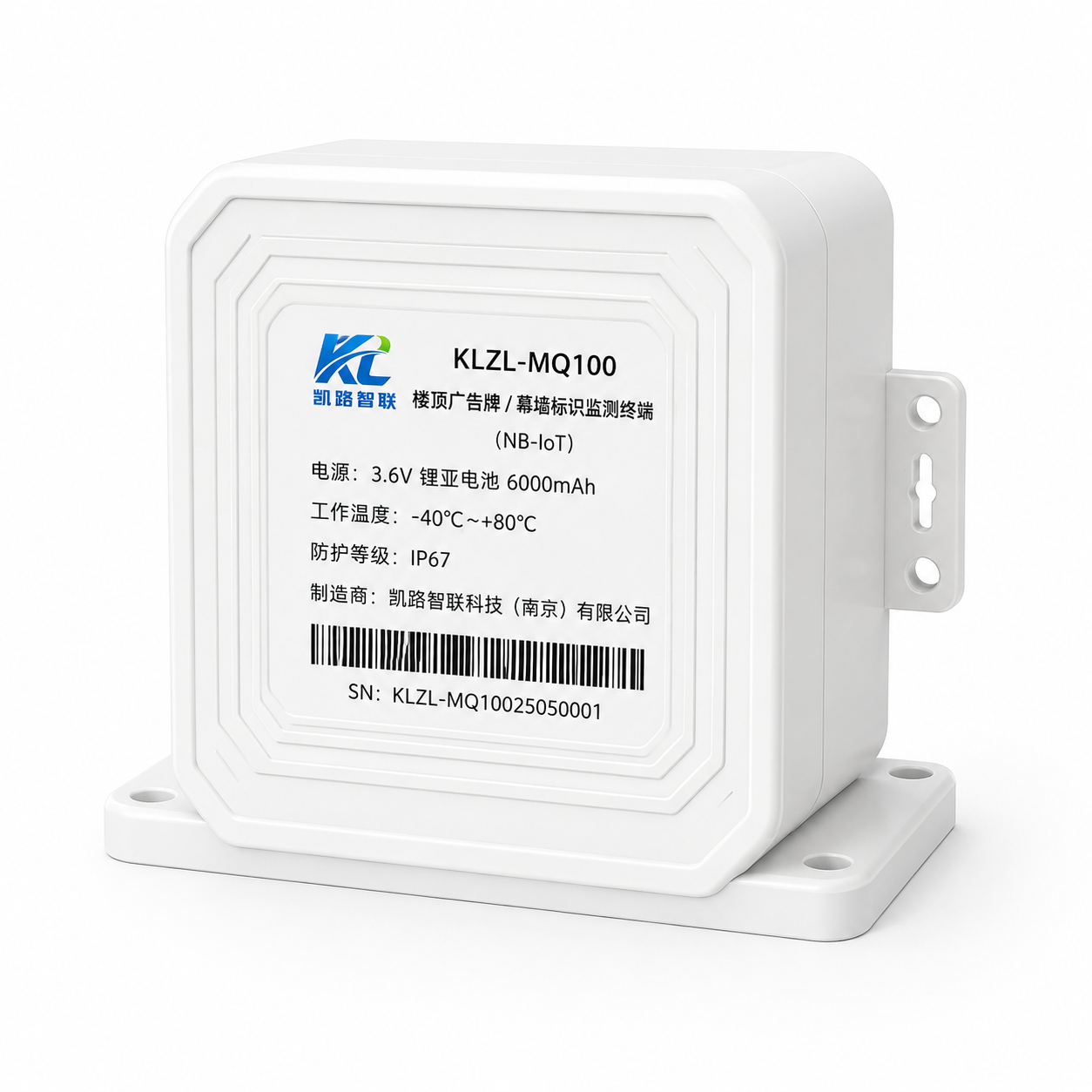

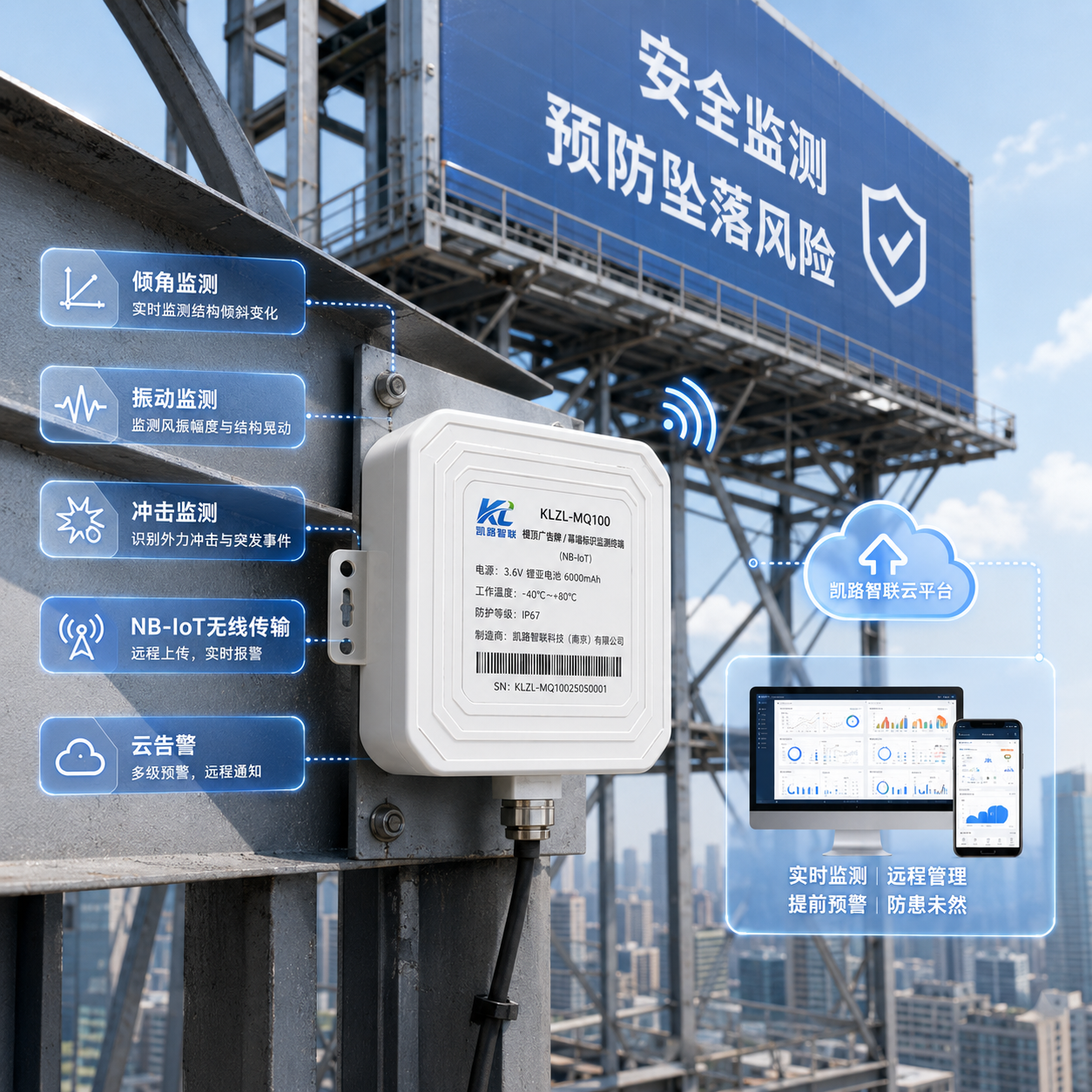

结合产品海报、功能说明、应用场景、现场应用和云平台管理图，展示 MQ100 从高空结构感知到平台预警、工单闭环的完整能力。
适用场景
覆盖楼顶、幕墙和高层外立面广告设施

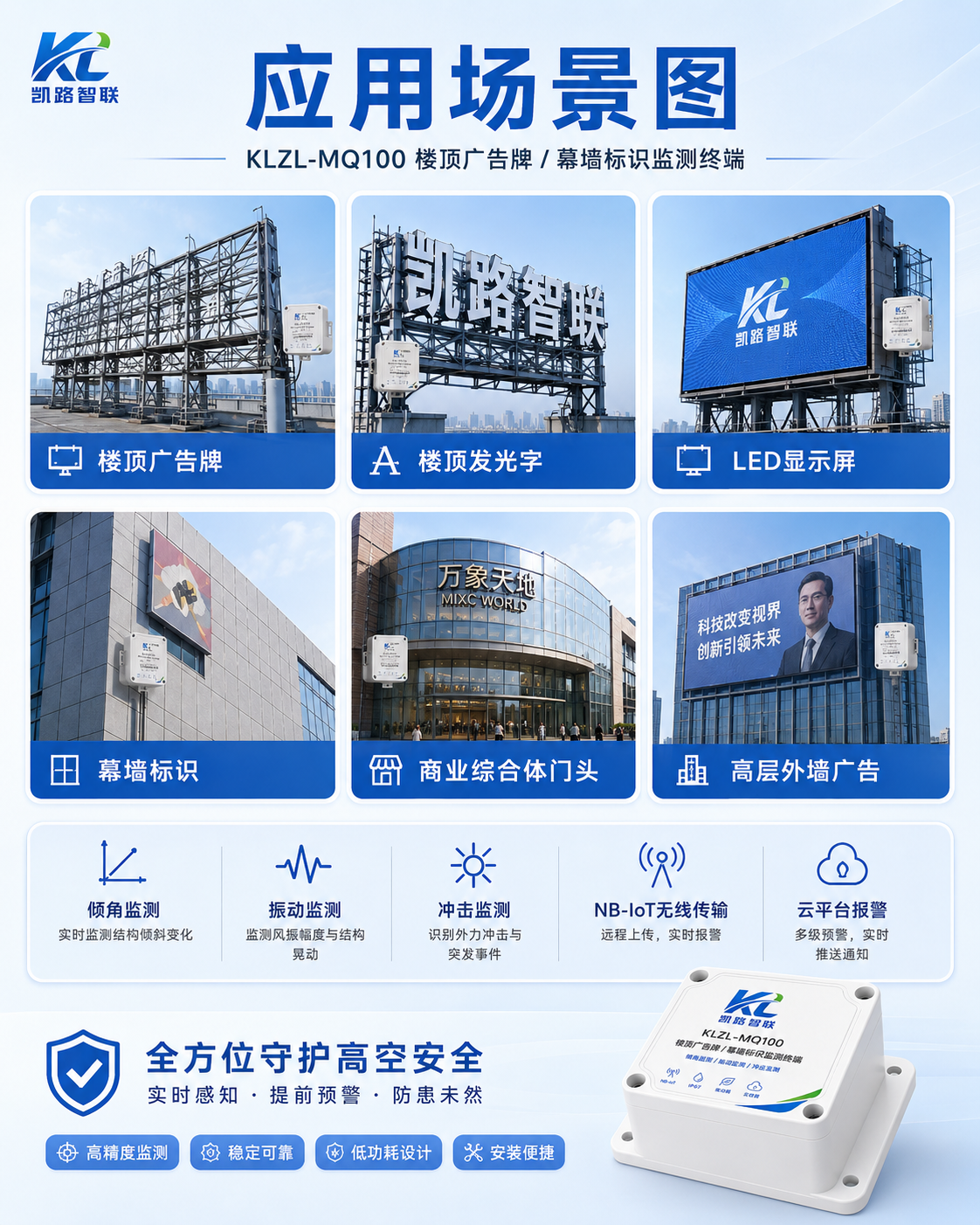

适用于楼顶广告牌、楼顶发光字、建筑幕墙标识、LED 显示屏、商业综合体门头招牌、高层外墙广告、酒店商场标识和沿海台风地区楼顶设施。
楼顶发光字
监测字牌固定结构松动、倾斜、构件疲劳和高空坠落风险。
建筑幕墙标识
监测外立面连接件松动、框架位移、异常振动和脱落风险。
LED 显示屏
监测屏体支撑结构变形、风振、外力冲击和安装姿态异常。
商业综合体门头招牌
监测大型门头、外立面招牌和钢架结构的松动、倾斜和振动。
沿海 / 台风地区楼顶设施
在强风、台风和暴雨天气下实时掌握高空广告设施结构风险。
核心功能
倾角、振动、冲击三合一，实时守护高空结构安全
通过多维感知数据综合判断楼顶广告牌和幕墙标识的结构状态，比单一倾角或单一振动监测更适合复杂高空环境。
高空结构倾斜监测
监测楼顶广告牌、发光字、幕墙标识和 LED 屏固定结构倾角变化，及时识别松动、倾斜、变形和坠落风险。
风振状态监测
监测大风和台风天气下结构振动幅度与频率，判断异常风振、支架松动、共振风险和疲劳损伤。
加速度冲击识别
捕捉强风瞬时冲击、高空坠物撞击、施工误碰、支架局部松脱和 LED 屏固定结构异常震动。
姿态突变报警
短时间内倾角明显变化时自动报警，识别楼顶广告牌突然倾斜、发光字支架松脱和幕墙标识局部脱落。
长期趋势监测
长期记录倾角、振动和冲击事件，形成趋势曲线，辅助年度检查、台风前后状态对比和高层外立面风险评估。
远程无线报警
通过 NB-IoT 上传报警信息，支持平台弹窗、短信、微信、电话通知、运维工单和电子地图点位报警。
技术参数
适合楼顶和外立面部署的低功耗高防护配置
参数根据产品手册与产品图整理；沿海、台风、弱信号或维护困难区域可选配太阳能供电、4G / LoRa、外置天线、风速仪联动、高精度倾角模块和防腐蚀外壳。
| 产品名称 | 楼顶广告牌 / 幕墙标识监测终端 |
|---|---|
| 建议型号 | KLZL-MQ100 |
| 监测类型 | 倾角、振动、加速度冲击 |
| 通信方式 | NB-IoT |
| 网络协议 | MQTT |
| 工作温度 | -40℃～+80℃ |
| 存储温度 | -55℃～+85℃ |
| 相对湿度 | 0～90% RH，无结露 |
| 防护等级 | IP67 |
| 设备尺寸 | 55mm × 120mm × 75mm |
| 设备重量 | ≤0.5kg |
| 加速度量程 | ±2g |
|---|---|
| 振动频率范围 | 12.5Hz～6.66kHz |
| 振动监测方式 | 中断触发方式 |
| 通信接口 | I2C |
| 误报率 | ＜1% |
| 心跳上报周期 | 5～9999 分钟可配置 |
| 数据上传方式 | 定时上传、报警上传、心跳上传 |
| 远程配置 | 支持上报周期、报警阈值、预警规则和设备参数远程设置 |
| 发射功率 | 23±2dBm max |
| SIM 类型 | 支持 eSIM |
| 供电电压 | 3.6V |
|---|---|
| 电池类型 | 一次性锂亚电池 |
| 电池容量 | 6000mAh |
| 设计寿命 | ≥3 年，视上报频率、报警频次和现场网络环境而定 |
| 整机功耗 | ≤50μA |
| 振动监测模块功耗 | ≤10μA |
| PSM 模式典型耗流 | 3.5μA |
| 最大持续放电电流 | ≥500mA |
| 最大脉冲放电电流 | ≥1000mA |
报警逻辑
实时监测，多级预警，运维闭环

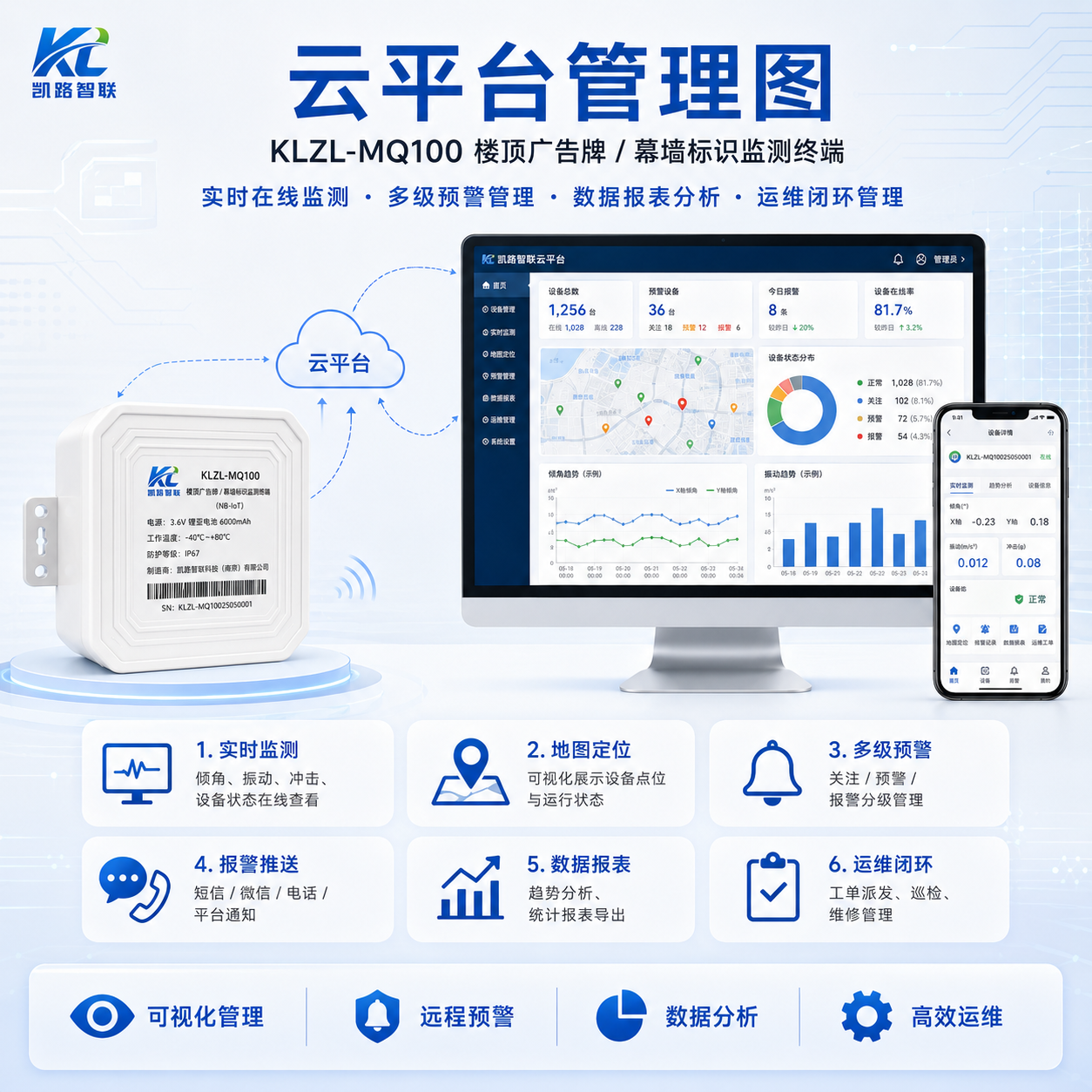

平台支持设备管理、地图定位、趋势曲线、多级预警、报警记录、台账管理、远程配置和工单闭环，帮助城管、物业和广告公司形成责任闭环。
倾角超限报警
楼顶广告牌或幕墙标识倾角变化超过阈值，判断结构是否倾斜、变形或基础松动。
姿态突变报警
倾角在短时间内明显变化，判断支架松脱、框架变形或构件异常位移。
风振异常报警
振动强度或频率超过设定阈值，判断大风、台风天气下结构晃动是否异常。
冲击事件报警
加速度瞬时变化超过阈值，识别强风冲击、外力撞击、坠物冲击或人为破坏。
趋势异常报警
倾角或振动数据持续变化达到趋势预警条件，判断连接件老化、支架疲劳和长期松动风险。
离线 / 低电量报警
设备长时间未上报或电池电量低于设定值，提醒维护人员及时核查通信、供电和网络状态。
安装方式
部署在高空结构关键受力部位
支持螺栓固定、抱箍固定、金属支架固定、背板固定、磁吸安装、定制安装底座、楼顶支架组合安装、幕墙框架专用支架安装和 LED 屏背部框架固定安装。
楼顶广告牌主支架
监测支架倾斜、基础松动和整体姿态变化，适合楼顶广告牌重点点位。
广告牌背部框架
监测框架变形、风振和连接异常，建议迎风面和高风险边角多点布设。
楼顶发光字支撑结构
监测发光字固定件松动、倾斜和坠落风险，适合组合字牌关键支点。
幕墙标识背部连接件
监测外立面连接松动、位移和冲击，适合幕墙标识和高层外墙广告。
LED 显示屏框架
监测屏体支撑结构振动、倾斜和外力冲击。
商业综合体门头钢架
监测大型招牌支架松动、倾斜和振动，支持多点集中监管。
典型应用方案
按建筑、楼层和广告位建立高空设施安全台账
楼顶广告牌安全监测
主支架安装 1 台，迎风面背部框架安装 1～2 台，基础连接位置可加装监测点，台风地区建议搭配风速仪和高频上报模式。
目标：支架倾斜、基础松动、强风晃动、结构姿态突变和倒塌风险预警。楼顶发光字安全监测
发光字主支撑结构、固定件、横梁、背部框架重点监测，多字组合标识可选择关键字组布点。
目标：支架松动、发光字倾斜、风振异常、构件脱落风险和高空坠物预警。幕墙标识 / 外立面广告监测
标识背部连接件、承重框架或支架布设，大面积广告屏两侧和边角位置、高层建筑迎风面重点布设。
目标：幕墙连接松动、标识框架变形、外立面广告倾斜、风振异常和坠落风险预警。商业综合体广告设施集中监管
楼顶 LOGO、门头招牌、LED 屏、大型外立面标识统一接入平台，按建筑、楼层、广告位建立设备台账。
目标：多点位集中监管、报警派单、维修闭环、台风前后风险巡检和公共安全责任风险降低。客户价值
从人工登高巡检到在线主动预警
城管局 / 城市管理部门
建立楼顶广告牌和幕墙标识安全监管系统，提升台风、暴雨、大风天气下的应急监管能力。
广告运营公司
降低楼顶广告牌和幕墙标识坠落事故责任风险，减少人工登高巡检频次，提升广告设施运维管理水平。
物业 / 商业综合体
监测楼顶 LOGO、门头招牌、LED 屏和外立面标识安全状态，降低高空坠物和结构倒塌风险。
楼宇业主 / 园区管理单位
对建筑外立面标识设施进行数字化管理，及时发现松动、倾斜和风振异常。
应急管理部门
对重点高空广告设施进行远程预警，在极端天气下辅助风险研判和应急调度。
获取方案
获取 KLZL-MQ100 产品方案与报价
告诉我们广告设施类型、建筑位置、安装高度、点位数量和通信条件，凯路智联可提供产品选型、布点建议、安装方式、报警阈值和平台台账方案。
台风来临前，提前掌握楼顶广告牌风险。
